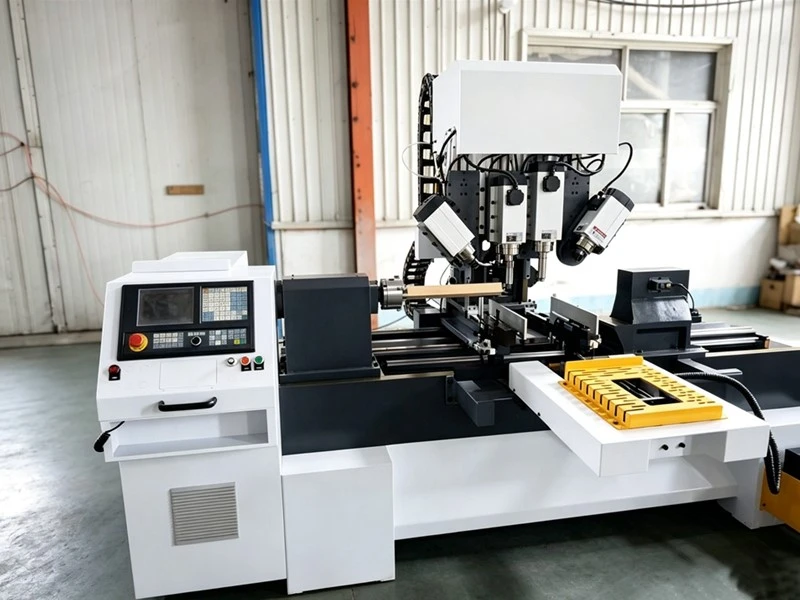

Trä CNC-svarvfräsmaskin

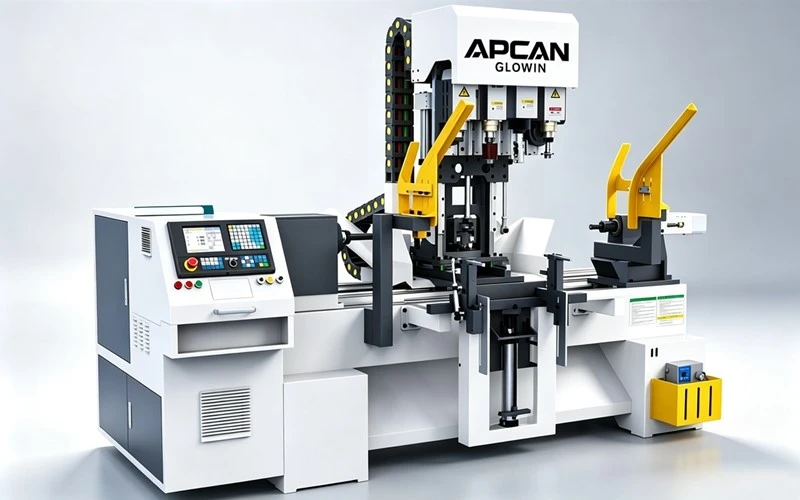

Träbearbetningstillverkare letar ständigt efter automatiserad utrustning för att effektivisera produktionen, minska sekundära klämfel och minska arbetskostnaderna. VårCNC-svarv- och fräsmaskinär en revolutionerande CNC-svarv i flera-processer som kombinerar svarvnings-, fräsnings-, borr- och slipfunktioner i en enda maskin. Endast en-gångs fastspänning av arbetsstycket slutför alla bearbetningsprocedurer, vilket avsevärt ökar produktionseffektiviteten och arbetsstyckets precision.

1. Kärnfördelar med CNC-svarvnings- och fräsmaskin

✅ En-Clamping Multi-ProcessbearbetningTraditionella träsvarvar kräver upprepad demontering och fastspänning för svarvning, spårning, hålborrning och ytslipning. Flera positioneringar leder till dimensionsavvikelse. Denna sammansatta maskin gör svarvning, fräsning, sidoborrning, profilering och slipning utan om-klämning. Det eliminerar effektivt positioneringsfel och garanterar konsekvent produktkvalitet i massproduktion.

✅ Hög styv maskinkropp och stabil lång-driftHela maskinen använder förtjockad gjutjärnsbäddstruktur, anti-deformation, stark stöttålighet. Precisionslinjära styrskenor och hög-servodrivsystem säkerställer stabil drift med hög-hastighet. Även lång-kontinuerlig industriell produktion upprätthåller stabil bearbetningsnoggrannhet.

✅ Intelligent CNC-styrsystem, enkel användningUtrustad med professionell dedikerad CNC-manöverpanel. Operatörer kan importera CAD/CAM-ritprogram, snabbt redigera bearbetningsparametrar. Förinställda vanliga bearbetningsmallar för stolsben, bordsben, trappbalustrar, träspindlar. Arbetare kan bemästra driften efter kort träning, vilket sänker den tekniska tröskeln.

✅ Flexibel multi-funktionell konfigurationModulär multi-bearbetningsenhet stöder anpassad konfiguration. Möt olika bearbetningskrav: cirkulär svarvning, special-profilering, tappfräsning, horisontell och vertikal borrning, ytpolering. En maskin ersätter flera traditionella träbearbetningsmaskiner, vilket i hög grad sparar verkstadsutrymme och investeringar i utrustning.

Fråga Factory Ex-factory Price & Custom Solution

2. Brett tillämpningsområde

Vår CNC-svarvning av sammansatt träsvarv används ofta i fabriker för bearbetning av möbler i massivt trä, trähantverksverkstäder, tillverkare av trapphandledare:

Möbelkomponenter: stolsben, matbordsben, skåpsben, soffben.

Byggträdelar: trappor, räckesstolpar.

Trähantverk: träspindlar, dekorationspelare, trähandtag.

Andra special-formade roterande arbetsstycken av massivt trä.

Trähantverk- dekorationspelare

Trähantverk- dekorationspelare

Trähantverk- trähandtag

Andra special- formade roterande arbetsstycken av massivt trä

Konstruktion trädelar

Konstruktion trädelar

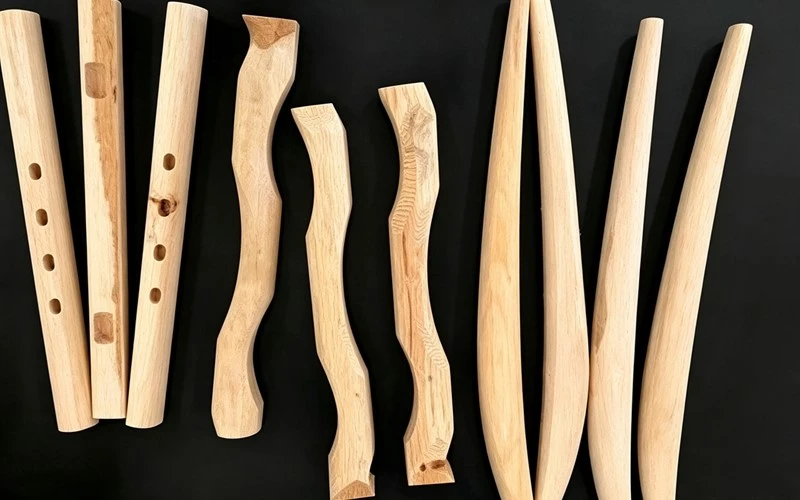

Möbelkomponenter i trä

Möbelkomponenter i trä

Fråga Factory Ex-factory Price & Custom Solution

4. Tekniska specifikationer:

Fråga Factory Ex-factory Price & Custom Solution

5. Visning av multi-CNC träsvarv för trämöbler

01

Dubbla svarvverktygsstationer

Maskinen är försedd med två svarvverktygsstationer. Olika fräsar kan förinstalleras-för snabb växling för att tillfredsställa kraven för svarvning av flera-verktyg. Verktygsbyten kan genomföras utan att produktionen stoppas.

02

Maskinramsäng

Denna CNC-svarv i trä har en kraftig-dubbel-radig fyra-sängsäng konstruerad av 30 mm tjockt grått gjutjärn. Den robusta gjutna strukturen motstår effektivt maskinens totalvikt och ger exceptionell stabilitet under bearbetning av stora och komplexa träarbetsstycken.

03

Headstock

Tillverkad av grått gjutjärn med hög-hållfasthet, är toppstocken utrustad med en drivspindel med fyra-lager för att leverera ultra-stabil rotation och kraftfull bearbetningsprestanda. Den gjutna ändstocken har en Morse No.5-kona och en standard-slagcylinder, vilket möjliggör snabb och pålitlig fastspänning av träarbetsstycken. Efter att ha placerat materialet, säkrar ändstockens låsanordning stadigt ändstocken, vilket gör att ändstocken och ändstocken stabilt kan klämma fast arbetsstycken för exakt bearbetning.

04

Luftcylinder

Hög-luftcylindrar fungerar som kraftenheten för automatisk fastspänning och lastning och lossning. Ändstockscylindern driver Morse-koncentrat för att snabbt klämma fast träarbetsstycken. Cylindrarna samarbetar med det fyra-länkade lastnings- och lossningssystemet, och möjliggör automatisk materialmatning och -tömning. Stabil pneumatisk fastspänning undviker arbetsstyckets vibrationer under höghastighetsrotation, vilket säkerställer konsekvent bearbetningsprecision samtidigt som manuellt arbete minskar.

05

1,5KW servomotorer

De tre linjära axlarna drivs av 1,5KW servomotorer. Med starkt låg-vridmoment och enastående dynamisk respons, ger de exakt positionering och stabil matning under tung-bearbetning av massivt trä. Utrustade med återkopplingskontroll med sluten-slinga förhindrar servon effektivt stegförluster och säkerställer smidig länkning med tre-axlar. Snabb acceleration och retardation förkortar tomgångstiden, vilket förbättrar den totala produktiviteten samtidigt som den bibehåller konsekvent bearbetningsnoggrannhet för massproduktion.

06

4-axligt fräs- och svarvsystem

Den här maskinen använder vårt egen-utvecklade 4-axliga multi-funktionella CNC-system. Systemet har genomgått en lång-marknadsverifiering och har utmärkt användarvänlighet- för nya operatörer. Den stöder kompatibilitet med flera CAD/CAM-program och accepterar filformat inklusive DXF, NC, TXT och DBF.

07

Automatiskt utfodringssystem

Utrustad med ett standardfyra-pneumatiskt automatiskt lastnings- och lossningssystem, ger den enastående driftsstabilitet och hög last-bärande kapacitet.



08

Planer spindel

Maskinen är utrustad med en luftkyld spindel på 7,5 kW- avsedd för hyvling och når en maximal hastighet på 18 000 rpm. Den levereras med en standardhyvel på 15 cm, med anpassade storlekar tillgängliga för att möta olika bearbetningsbehov.

Två 6KW och en 4,5KW höghastighetsluftkylda-luftkylda frekvensomvandlingsspindlar är konfigurerade för fräs-, snidnings- och borruppgifter. Dessa spindlar stöder installation av fräsar, skärverktyg, borr och diverse andra tillbehör. De två yttre spindlarna har manuell vinkeljustering, vilket möjliggör tiltad bearbetning såsom fasskärning, stegytbearbetning och sidohålsborrning för högre bearbetningsflexibilitet.

9

Taiwan Hiwin 30 glidskenor

Maskinen använder original Taiwan HIWIN 30 linjära styrskenor för alla linjära axlar. Med hög styvhet och tung lastkapacitet levererar de stabil linjär styrning för rörliga enheter under svarvning, fräsning och borrning. Låg rullfriktion säkerställer smidiga rörelser i hög-hastighet och utmärkt repeterad positioneringsnoggrannhet. Utrustade med fler-dammsäkra tätningar-, motstår skenorna effektivt trädammerosion, bibehåller lång-precision och förlänger livslängden vid kontinuerlig massproduktion.



10

Kabeldragkedja

Hög-hållfasta, inneslutna kabeldragkedjor rymmer strömkablar, signalledningar och pneumatiska slangar för fram- och återgående rörliga axlar. Det begränsar kabelrörelser inom ett fast spår för att undvika vridning, dragning och trassling. Den inneslutna strukturen blockerar effektivt trädamm och spån, vilket förhindrar kabelnötning och kretsfel. Med standardiserat böjradieskydd får kablar mindre utmattningsskador för längre livslängd. Modulära öppningsbara länkar förenklar inspektion och underhåll av ledningar och stödjer stabil lång-kontinuerlig produktion.

Fråga Factory Ex-factory Price & Custom Solution

Förutom ovanstående funktioner kan vi även tillhandahålla de utmärkta funktionerna nedan:

• Dammskyddssystem

Hela maskinen är utrustad med en omfattande-dammsäker struktur för att anpassa sig till träbearbetningsmiljöer med mycket-damm. Skyddskåpor och förseglade hus blockerar träspån och damm från att komma in i linjära styrningar, spindlar och transmissionskomponenter. Det reserverade dammborttagningsgränssnittet kan anslutas till en extern dammuppsamlare för att snabbt rengöra bearbetningsskräp. Det minskar effektivt komponentslitage, undviker damm-orsakade stopp och elektriska fel och säkerställer en lång-stabil kontinuerlig drift.

• Säkerhetsskyddssystem

Denna CNC träsvarv är designad med kompletta säkerhetsskyddsmekanismer. Utrustad med nödstoppsknapp för omedelbar avstängning vid onormala förhållanden. Den skyddande luckan har ett-avstängningsskydd, som automatiskt avbryter maskinens drift när den öppnas. Standardisolerat och dammtätt elskåp säkerställer säker kretsdrift. Den övergripande säkerhetsdesignen överensstämmer med industriella driftsstandarder, vilket effektivt skyddar operatörer och utrustning under långa-timmarsarbete.

Fjärrdiagnos och support

Det 4-axliga CNC-systemet stöder nätverksfjärranslutning. Vårt tekniska team kan utföra fjärrdiagnos, parameterjustering, programfelsökning och felsökning online. Det minskar avsevärt stilleståndstiden och undviker dyra väntecykler utomlands på-webbplatsen. Kunder kan få snabb och professionell teknisk support när som helst, vilket förbättrar effektiviteten efter-efterförsäljningen och maskinutnyttjandet.

Fråga Factory Ex-factory Price & Custom Solution

6. Varför välja vår CNC-svarvningsfräsmaskin?

🔹 Alla centrala elektriska komponenter använder väl-kända märkesdelar, låg felfrekvens, lång livslängd.

🔹 Oberoende FoU-särskilt styrsystem för träbearbetning, optimerad algoritm för virkesbearbetning.

🔹 Stöd anpassat arbetsslag, spindelkombination enligt kundens arbetsstyckesstorlek.

🔹 Komplett efter-service: installationsvägledning utomlands, teknisk utbildning, reservdelsförsörjning.

🔹 Strikt fabriksinspektion före leverans, varje maskin genomgår ett kontinuerligt körtest.

7. Sammanfattning av tekniska funktioner

Integrerad svarvning, fräsning, borrning, slipning av kompositbearbetning.

En-gångs fastspänning, ingen upprepad positionering.

Gjutjärnssvarvsäng, utmärkt stabilitet.

Fler-gruppoberoende bearbetningsspindlar, simultan multi-uppgiftsbehandling.

Användar-vänligt CNC-system, bekväm programredigering.

Anpassa till ek, bok, furu, gummiträ och de flesta typer av massivt trä.
